| Specifikace IEEE 802.3 | Max. délka segmentu | Max. počet segmentů mezi uzly | Max. počet opakovačů mezi uzly | Max. rozlehlost sítě | Max. počet uzlů na jednom segmentu | Min. vzdálenost mezi uzly |

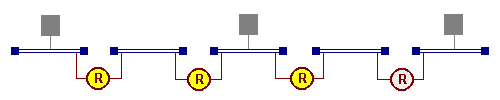

| 10Base5 | 500 m | 5 (z toho 2 link segmenty) | 4 | 2500 m | 100 | 2,5 m |
|
|
||||||
| 10Base2 | 185 m | 5 (z toho 2 link segmenty) | 4 | 925 m | 30 | 0,5 m |
|
|
||||||

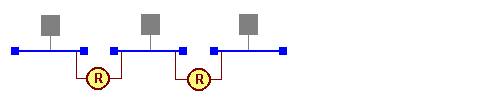

| 10Base2 Ext. | 300 m | 3 (žádný link segment) | 2 | 900 m | 100 | 0,5 m |
|
|
||||||

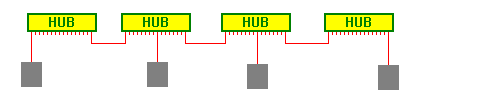

| 10BaseT | 100 m | 5 | 4 | 500 m | 2 | 0,5 m |
|
|
||||||
Link segment je segment, který pouze propojuje opakovače (nejsou na něj připojeny žádné uzly).
Max. rozlehlost sítě uvedená v tabulce nezahrnuje délku AUI kabelů příp. použitých pro připojení opakovačů
(až 50 m na jeden AUI kabel).

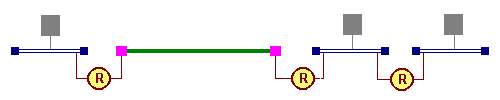

Obvykle v literatuře uváděná hodnota 2800 m pro max. rozlehlost sítě Ethernet je pro síť v konfiguraci dle následující tabulky (zde jsou délky AUI kabelů započítány - při tomto způsobu výpočtu by ale max. síť pouze z kabelů 10Base5 vycházela delší - 2900 m).
|
|||
| Kabel | Délka | Počet | Celk. délka |
| 10Base-F | 1000 m | 1 | 1000 m |
| 10Base5 | 500 m | 3 | 1500 m |
| AUI | 50 m | 6 | 300 m |
| Celková délka: | 2800 m | ||
